Jak grunt decyduje, czy pale przenoszą obciążenie bokiem, czy przez podstawę

Wyobraźmy sobie element konstrukcyjny zagłębiony w profilu geologicznym, gdzie na powierzchni zalega słaby torf, a głębiej znajduje się warstwa nośnego piasku. Jeśli inżynier zaplanuje oparcie dolnego końca na tej mocnej warstwie, obciążenie przejdzie głównie przez sam dół elementu. Gdy natomiast warunki zmuszają do zagłębienia w jednorodnej, grubej warstwie gliny bez wyraźnego twardego podłoża, ciężar musi rozproszyć się bokami. Wybór odpowiedniego mechanizmu współpracy z podłożem warunkuje stabilność całej budowli na długie lata. Zrozumienie tych procesów pozwala uniknąć błędów projektowych na etapie planowania posadowienia.

Czym różni się tarcie pobocznicy od oporu podstawy?

Przekazywanie ciężaru budowli na grunt zachodzi zawsze dwiema drogami, które rzadko występują w całkowitej izolacji. Tarcie na pobocznicy powstaje na skutek ścinania warstw ziemi wzdłuż bocznej powierzchni zagłębionego elementu. Zjawisko to zależy od rodzaju materiału otaczającego konstrukcję, jego stopnia zagęszczenia oraz wilgotności. Opór podstawy uaktywnia się natomiast w momencie bezpośredniego nacisku dolnego końca na twardą warstwę nośną. Wystarczy wyobrazić sobie wbijanie pręta w gęsty żwir, gdzie sam szpic napotyka potężną barierę uniemożliwiającą dalszy ruch.

Większość rzeczywistych konstrukcji wykorzystuje oba te mechanizmy jednocześnie, choć ich procentowy udział determinuje ostateczny kształt i wymiary zastosowanych elementów. Prawidłowo zaprojektowany fundament palowy, w którym dominuje praca boczna, wymaga znacznie większej długości. Zwiększona powierzchnia kontaktu rekompensuje słabsze parametry otaczającej ziemi. Z kolei warianty opierające swoje działanie na docisku dolnym mogą być znacznie krótsze. Wystarczy, że bezpiecznie dotrą do wytrzymałej skały lub mocno zagęszczonego piasku ukrytego pod powierzchnią.

Geotechnicy zawsze analizują proporcje obu składowych na podstawie szczegółowych odwiertów badawczych i sondowań terenowych. Ignorowanie chociażby jednego z tych zjawisk prowadzi do błędnego oszacowania rzeczywistej nośności. Precyzyjne ustalenie, czy ciężar oprze się na dnie, czy zawiśnie na bocznych ścianach, pozwala zaplanować optymalną technologię wznoszenia obiektu i zminimalizować ryzyko poważnej awarii.

Jak rodzaj warstw gruntu zmienia rozkład naprężeń?

Ośrodek gruntowy rzadko bywa jednorodny, co bezpośrednio wpływa na sposób rozchodzenia się sił wokół konstrukcji. W układach o zróżnicowanej sztywności naprężenia naturalnie koncentrują się w warstwach charakteryzujących się największą gęstością i oporem. Gęste piaski i żwiry generują wysokie wartości tarcia pobocznicy dzięki fizycznemu zazębianiu się ziaren z powierzchnią betonu. Materiały niespoiste wykazują zjawisko dylatancji, czyli zwiększania objętości przy ścinaniu, co dodatkowo klinuje element w otworze. Taki sam piasek zapewnia potężny opór dla podstawy, skutecznie hamując dalsze zagłębianie.

Utwory spoiste, takie jak gliny, pyły czy iły, zachowują się odmiennie. Grunty spoiste przejmują obciążenia niemal wyłącznie poprzez adhezję, czyli przyklejanie się materiału do bocznych ścian. Zjawisko to kryje w sobie poważne zagrożenie. Jeśli słaba warstwa ulega stopniowej konsolidacji pod wpływem własnego ciężaru lub dodatkowych nasypów, uaktywnia się tarcie negatywne. Osiadająca ziemia dosłownie ciągnie konstrukcję w dół, zamiast ją podpierać, co drastycznie obniża całkowitą użyteczność fundamentu.

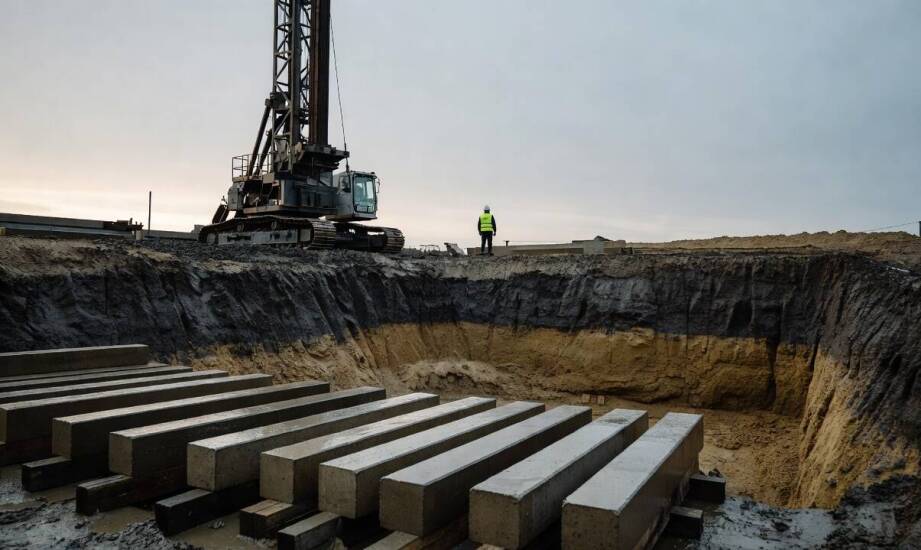

Przeplatające się poziomy geologiczne potrafią całkowicie odwrócić dominujący mechanizm pracy. Sztywna warstwa pośrednia bardzo często przejmuje większość obciążenia bocznego. Dolny koniec pozostaje wtedy w stosunkowo słabym materiale bez większego udziału w przenoszeniu sił. Wykonawcy chętnie stosują prefabrykowane pale żelbetowe, aby bezpiecznie przebić się przez zdradliwe pokłady i precyzyjnie dotrzeć do stabilnego podłoża. Takie podejście gwarantuje pełną kontrolę nad ostatecznym rozkładem naprężeń pod budowlą.

Dlaczego mechanizm posadowienia warunkuje bezpieczne osiadanie?

Fizyczne opuszczanie się budynków pod wpływem własnego ciężaru zależy bezpośrednio od wybranego sposobu przekazywania sił. Przy dominacji tarcia bocznego ryzyko nierównomiernych ruchów znacząco rośnie, zwłaszcza przy występowaniu wspomnianych wcześniej warstw ściśliwych. Obciążenie musi pokonać sprężystość gruntu, co wymusza pewne początkowe przesunięcie w dół. Dominacja oporu dolnego zmienia tę dynamikę. Uzależnia ona parametry osiadania wyłącznie od fizycznej ściśliwości tej jednej warstwy podpierającej koniec konstrukcji.

Spółka Centrum Pali produkuje prefabrykowane elementy żelbetowe przeznaczone do wymagających projektów geotechnicznych. Zakład wytwórczy w Kutnie dostarcza rozwiązania konstrukcyjne dla generalnych wykonawców infrastruktury, bazując na ścisłej kontroli materiałowej we własnym laboratorium. Wytwarzane komponenty spełniają normy wytrzymałościowe niezbędne przy przekazywaniu potężnych sił na głębokie podłoże.

Ostateczny projekt inżynieryjny opiera się na modelowaniu dokładnej drogi przenoszenia obciążeń. Identyfikacja słabych pokładów na powierzchni stanowi zaledwie wstęp do stworzenia bezpiecznej koncepcji. Projektanci starannie weryfikują współpracę wszystkich zagłębionych materiałów, co zapewnia stabilność wznoszonego obiektu przez dekady ciągłej eksploatacji.
